ZZYVP供氮閥

傳統的氮氣密封裝置（氮氣密封閥）由三部分組成：氮氣供應閥、氮氣排放閥和呼吸閥。當罐內壓力超過設定值時，ZZYVP供氮閥關閉，氮氣安全閥打開，迅速釋放罐內多余壓力。當儲罐內壓力下降時，氮氣排放閥關閉，供氮閥打開，將氮氣注入罐內，使儲罐處于微正壓。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

傳統的氮氣密封裝置（氮氣密封閥）由三部分組成：氮氣供應閥、氮氣排放閥和呼吸閥。當罐內壓力超過設定值時，供氮閥關閉，氮氣安全閥打開，迅速釋放罐內多余壓力。當儲罐內壓力下降時，氮氣排放閥關閉，供氮閥打開，將氮氣注入罐內，使儲罐處于微正壓。供氮閥的氮源壓力保持在0.2-0.8MPa的固定值。如果現場壓力較高，在供氮閥前加裝自動調壓閥，將壓力提高到0.8MPa以下，使用效果好。

供氮閥不需要外部能量，以被調節介質的壓力為動力源，自動控制壓力。在閥門或儲罐壓力之后保持罐壓力恒定。廣泛應用于化工儲罐氮氣密封、超純水氮氣密封、食用油氮氣密封、導熱油罐氮氣密封等需要與空氣隔絕的氮氣密封保護系統。

供氮閥特點：控制精度比一般直動式壓力控制閥高約2倍。大調節壓差比（閥前0.8MPa、閥后0.0003MPa等）特別適用于低壓氣體控制。

壓力設定由先導實現，方便、快捷、省時，在運行狀態下可連續設定。

供氮閥工作原理

供氮裝置結構將罐頂壓力點的介質通過導壓管引入檢測機構，對檢測元件產生作用力。彈簧和預緊力。當罐內壓力低于供氮裝置壓力設定值時，失去平衡，先導閥芯打開，閥前氣體流入主閥上下執行機構。膜室通過減壓閥和節流閥打開，閥心打開，罐內充滿氮氣。當罐內壓力升到供氮裝置壓力設定值時，預設彈簧力和主閥執行器關閉先導閥芯，彈簧作用關閉主閥，停止供氮。

供氮閥技術參數

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200
額定KV值	7	11	20	30	48	75	120	190	300	480	760
公稱通徑DN	20、25
公稱通徑DN	2	3	4	5	6	7	8	9	10	12	15
額定KV值	0.02	0.08	0.12	0.20	0.32	0.5	0.8	1.2	1.8	3.2	5
固有流量特性	快開、線性、修正線性
調節精度	±5%
壓力調節范圍（KPa）	0.5~2.0、1~6、5~10、9~15、12~19、18~25、22~30、28~35、32~40、38~50、48~60、58~72、70~100
允許泄漏量	軟密封：VI級；硬密封：IV級（10-4×KV）(參見GB/T4213-2008)

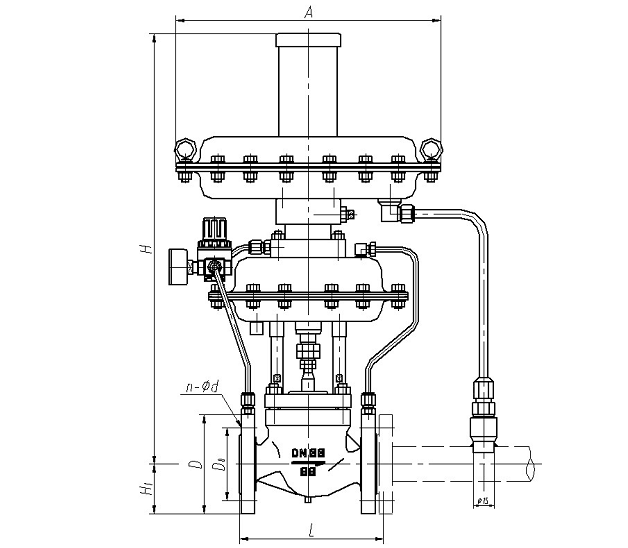

供氮閥（供氮裝置）外形尺寸

供氮閥外形尺寸圖

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	150	160	180	200	230	290	310	350	400	480	600
H	690	690	690	705	705	760	800	800	840	880	980	1050
A	Φ308、Φ394
L1	233	233	233	332	332	373	572	572	673	980	980	1200
P≥	135	135	170	220	220	235	245	325	425	550	660	900
H1	330
重量	18	18	18	25	27	42	65	80	108	182	260	305
