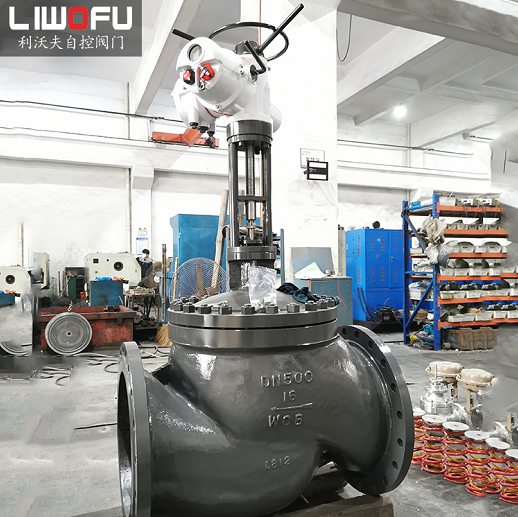

大口徑電動調節閥工作原理

大口徑電動調節閥由電動執行機構和排水控制閥兩部分組成。電動調節閥的輸入是控制器傳來的直流信號，經伺服放大器放大后，驅動執行器產生軸向推力，帶動調節閥動作，將介質流量設定為下一個，變化如下。調整系統的各種參數。同時，執行器發出寬位置信號與伺服放大器進行比較，使調節閥始終保持在輸入信號對應的位置，完成伺服調節工作。

大口徑電動調節閥特別適用于化工、石化、冶金、電廠等工業領域的普通流體介質和大流量過程控制系統。該閥門由電動（電子）執行器和大口徑套筒閥組成。它具有更大的流通能力和更高的性能。電動調節閥結構緊湊，流道順暢，流量特性準確，調節范圍廣，閥座泄漏小。

大口徑電動調節閥主要由以下幾部分組成

1、控制器：從調節器接收DC4-20mA或DC1-5V，控制執行器在規定的模式下運行。

2、傳動機構：將電機的旋轉運動轉化為輸出軸的直線往復運動，實現調節閥的開/關和調節功能。

3、開度檢測機構：輸出軸的直線運動位移（閥芯開度）通過齒條和齒輪反饋給電位器，電位器轉換成電信號后反饋。來自控制器或調節器當閥芯輸入信號和閥芯釋放信號之間的差異變為零時，電機停止運行。

4、聯軸器機構：用支架連接執行器和控制閥，用開/關螺母連接執行器輸出軸和閥桿。啟動螺母有一個指針，支架指示輸出軸。

5、手動機構：該執行機構也設計有手動機構。在停電的情況下，您可以手動操作完成開/關和調節功能。可根據需要調節閥門。

調節閥廠家推薦產品：大口徑電動智能調節閥
